多沟带
多沟带
多沟带又称多楔带、多槽带。它是以平带为基体、内表面排布有等间距纵向40°梯形楔的环形橡胶传动
  橡胶多楔带兼有v带和平带二者的优点,既有平带的柔软、强韧的特点,又有v带紧凑、高效等优点。
  多楔带的优点是:多楔带与带轮的接触面积和摩擦力较大,载荷沿带宽的分布较均匀,因而传动能力更大;由于带体薄而轻、柔性好、结构合理,故工作应力小,可在较小的带轮上工作;
多楔带还具有传动振动小、散热快、运转平稳、使用伸长小、传动比大和极限线速度高等特点,因而寿命更长;节能效果明显,传动效率高;传动紧凑,占据空间小。此外,多楔带的背面也能传动,而且可使用自动张力调整器,使传动更加安全、可靠。多楔带特别适用于结构要求紧凑、传动功率大的高速传动。
它的主要特点如下:
  1.传动功率大,空间相同时比普通V带的传动功卒的高30%。
  2.传动系统结构紧凑,在相同的传动功率情况下,传递装置所占空间比普通V带小25%。
  3.带体薄,富有柔软性,适应带轮直径小的传动,也适应高速传动,带速可达40m/s;振动小,发热少,运转平稳。
  4.耐热、耐油、耐磨,使用伸长小,寿命长。

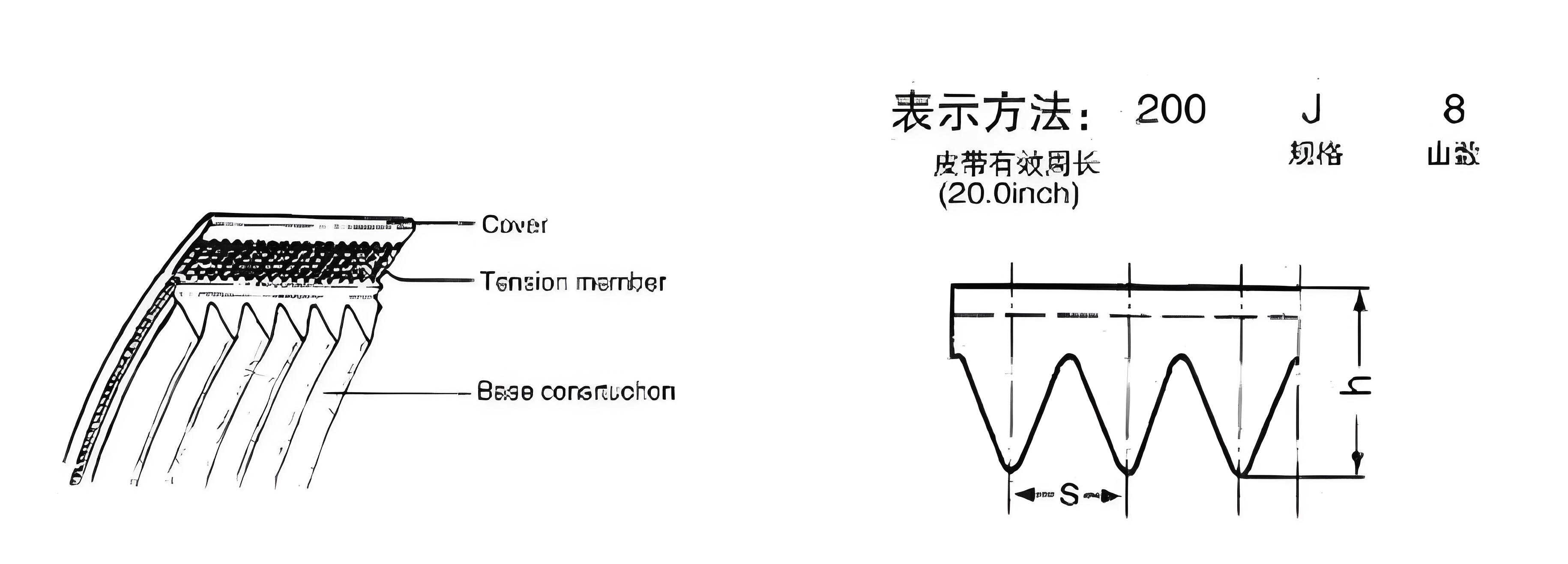

技术参数
多沟带
profilS(mm)H(mm)
H1.602.7
J2.343.8
PK3.565.0
L4.709.0
M9.4014.5
多沟带尺寸表
Section PH
长度 (Lmm)代号
1140449
1219480
1260496
1580622
1600630
1653651
1845726
1874738
1880744
1915754
1930760
1951768
1980780
1992784
2404846
Section PJ
长度 (Lmm)代号
356140
381150
406160
432170
457180
483190
508200
559220
584230
610240
660260
686270
711280
737290
762300
813320
838330
864340
889350
914360
965380
991390
1016400
1054415
1092430
1143450
1168460
1194470
1219480
1245490
1270500
1295510
1321520
1377540
1397550
1461575
1473580
1549610
1600630
1626640
1651650
1702670
1753690
1778700
1854730
1915754
1930760
1956770
1981780
2019795
2083820
2210870
2286900
2337920
2489980
Section PL
长度 (Lmm)代号
991390
1041410
1168460
1194470
1219480
1270500
1295510
1321520
1333525
1346530
1372540
1397550
1422560
1435565
1473580
1499590
1562615
1613635
1651650
1664655
1715675
1727680
1765695
1803710
1841725
1943765
1956770
1981780
2019795
2070815
2096825
2134840
2195864
2235880
2324915
2362930
2477975
2513990
27051065
27451081
28451120
28951140
29211150
29971180
30851215
31241230
32891295
33271310
34921375
36961455
40511595
41911650
44701760
45221820
50291980
53852120
60962400
Section PK
长度 (Lmm)代号
527267
630248
648255
598275
715281
730287
732288
743293
755297
779303
795313
810319
815321
823324
830327
835329
845333
880346
889350
910358
920362
930366
945372
960378
972383
985388
1000394
1017400
1035407
1130445
1149452
1205474
1220480
1280504
1314517
1346530
1397550
1403552
1420559
1448570
1460575
1473580
1480583
1497585
1520598
1549610
1610634
1645648
1684655
1725679
1770697
1843726
1868735
1880740
1963773
1980780
2031800
2050807
2062812
2080819
2120835
2164852
2236880
23501004
Section PM
长度 (Lmm)代号
2286900
2368940
2515990
26531060
26521115
29211150
30101185
31241230
33271310
35311394
37541470
40891610
41911650
44701760
46481830
50291980
54102130
61212410
68632710
76463010
84063310
91693610
99313910
106934210
122174810
137415410
152666010
167646600
