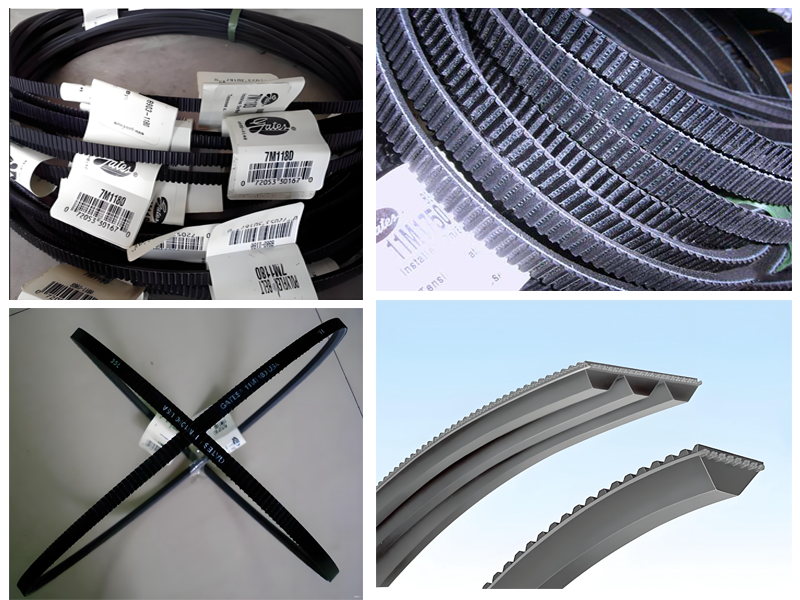

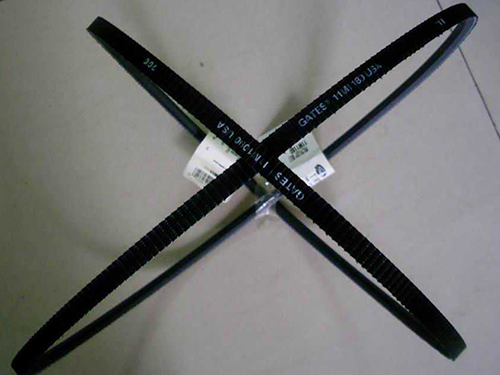

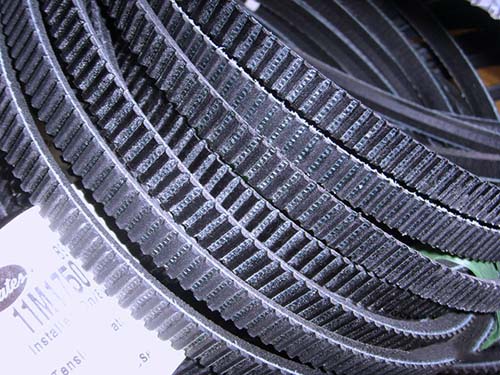

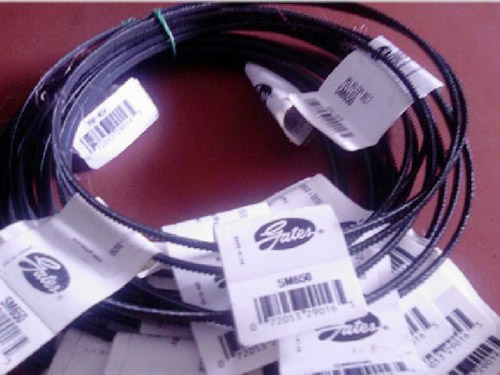

广角带

广角带是一种特殊设计的传动皮带，主要用于高扭矩的传动系统中。它采用独特的60°角和聚氨酯材料结构，使其在小空间高速运转时能够承受更大的负载。广角带具有多种特点，包括：
‌1.高强度与低延伸率‌：通常使用碳纤维线绳，使得皮带具有更高的强度和更低的延伸率，同时保持高柔韧性。
‌2.高剪切力与低噪音‌：专有的齿型结构设计提供了高剪切力，同时降低了运转噪音，提升了传动效率。
‌3.耐磨与耐化学腐蚀‌：聚氨酯混合物材质使得广角带具有抗磨损、耐臭氧和大部分环境因素的能力，延长了使用寿命。
‌4.免润滑设计‌：尼龙齿表面减少了摩擦，无需额外润滑，进一步提升了使用便利性。

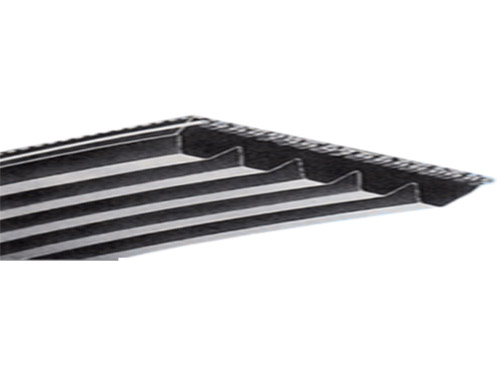

‌5.联组结构‌：联组广角带的设计提高了皮带的稳定性，防止皮带在传动过程中发生翻转或脱离带轮，特别适用于需要多根皮带一起传动的系统。
‌6.工作温度范围宽‌：广角带的工作温度范围通常在-65°F到+180°F（-54°C到+85°C）之间，适应多种工作环境。
‌7.长度多样‌：广角带的长度可根据具体需求定制，通常长度范围从180MM到2300MM不等。
广角带广泛应用于机械工具、医疗器材、库存设备、微型用具、吹风机、木工机械等多个行业领域，是一种高效、可靠的传动组件。

技术参数

规格	3M	5M	7M	11M
尺寸	3X2	5X3	7X5	11X7

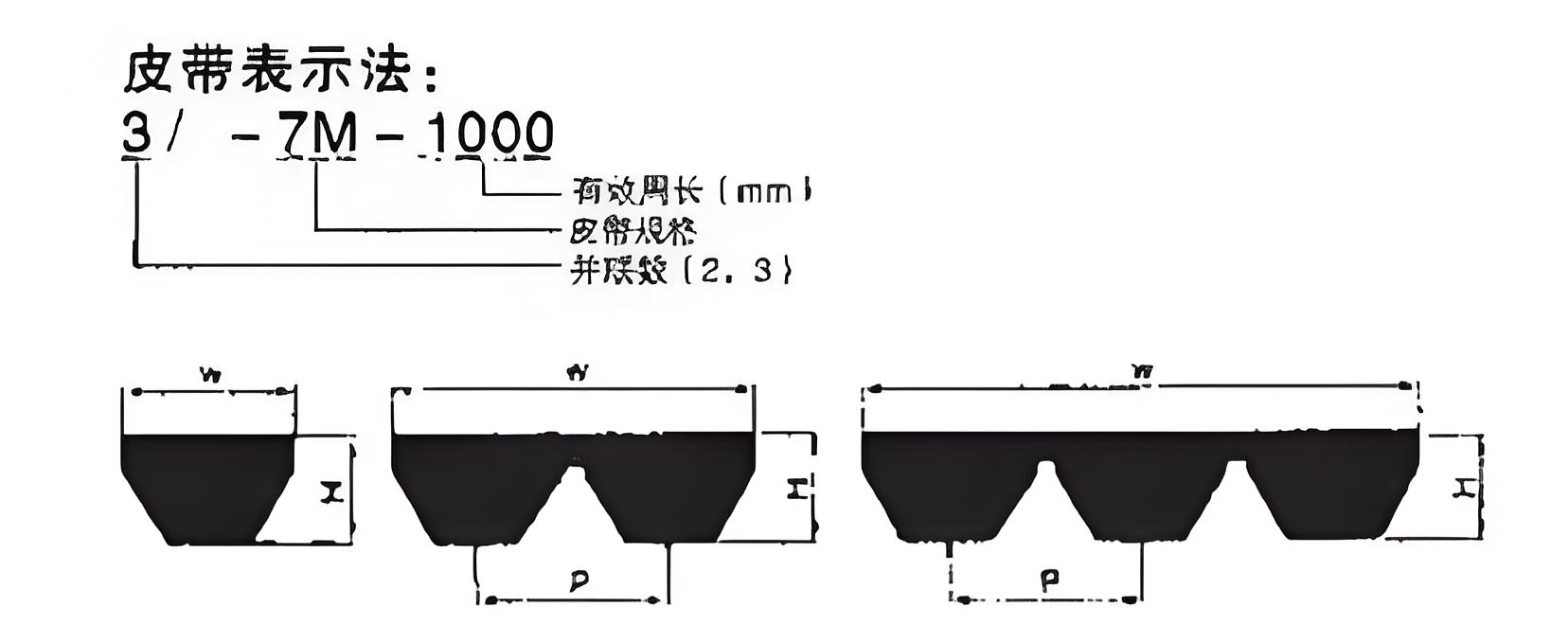

联数		2			3
规格		5M	7M	11M	5M	7M	11M
剖面尺寸(mm)	w	9.8	15.6	24.4	15.1	24.1	37.6
	H	3.5	5.3	7.0	3.5	5.3	7.0
	P	5.3	8.5	13.2	5.3	8.5	13.2

广角带尺寸表

称呼	3M			5M			7M			11M			称呼	3M			5M			7M			11M
称呼	1	2	3	1	2	3	1	2	3	1	2	3	称呼	1	2	3	1	2	3	1	2	3	1	2	3
180	○	—	—	—	—	—	—	—	—	—	—	—	650	—	—	—	○	○	○	○	○	○	—	—	—
185	○	—	—	—	—	—	—	—	—	—	—	—	670	—	—	—	○	○	○	○	○	○	—	—	—
190	○	—	—	—	—	—	—	—	—	—	—	—	690	—	—	—	○	○	○	○	○	○	—	—	—
195	○	—	—	—	—	—	—	—	—	—	—	—	710	—	—	—	○	○	○	○	○	○	○	○	○
200	○	—	—	—	—	—	—	—	—	—	—	—	730	—	—	—	○	○	○	○	○	○	○	○	○
206	○	—	—	—	—	—	—	—	—	—	—	—	750	—	—	—	○	○	○	○	○	○	○	○	○
212	○	—	—	—	—	—	—	—	—	—	—	—	775	—	—	—	○	○	○	○	○	○	○	○	○
218	○	—	—	—	—	—	—	—	—	—	—	—	800	—	—	—	○	○	○	○	○	○	○	○	○
224	○	—	—	—	—	—	—	—	—	—	—	—	825	—	—	—	○	○	○	○	○	○	○	○	○
230	○	—	—	—	—	—	—	—	—	—	—	—	850	—	—	—	○	○	○	○	○	○	○	○	○
236	○	—	—	—	—	—	—	—	—	—	—	—	875	—	—	—	○	○	○	○	○	○	○	○	○
243	○	—	—	—	—	—	—	—	—	—	—	—	900	—	—	—	○	○	○	○	○	○	○	○	○
250	○	—	—	—	—	—	—	—	—	—	—	—	925	—	—	—	○	○	○	○	○	○	○	○	○
258	○	—	—	—	—	—	—	—	—	—	—	—	950	—	—	—	○	○	○	○	○	○	○	○	○
265	○	—	—	—	—	—	—	—	—	—	—	—	975	—	—	—	○	○	○	○
